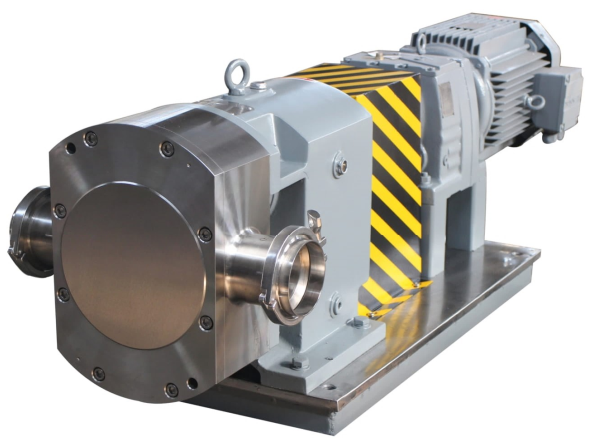

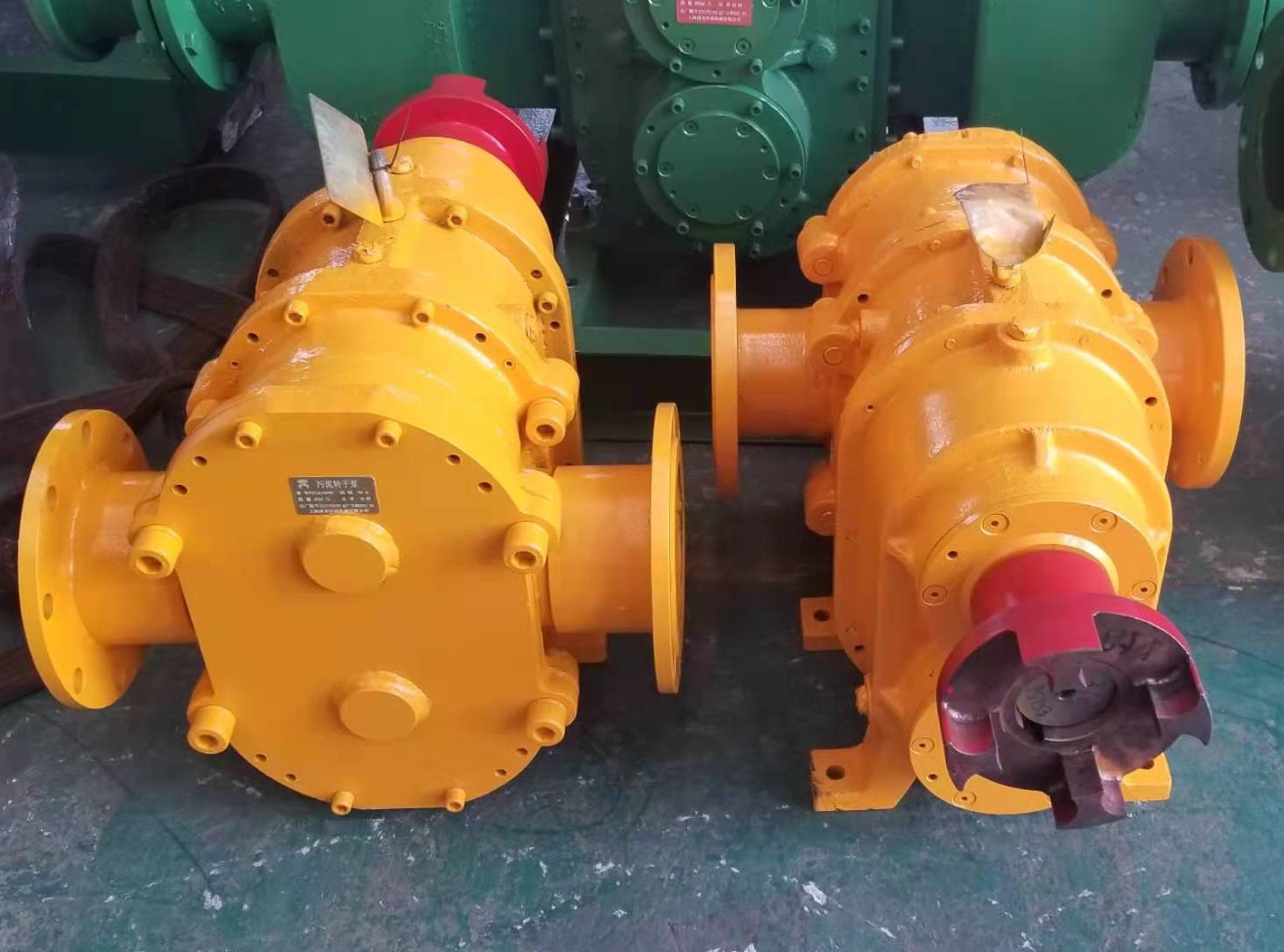

轉子泵簡介

       凸輪轉子泵 是國際上先進的流體設備之一，又稱轉子泵、容積泵、凸輪泵。一般應用于石油化工、精細化工、日用化工、制藥、食品、環境保護、造紙、涂料、冶煉金屬等各種行業其轉子是全橡膠包覆，耐磨損性強，轉子與殼體之間高精間隙配合，具有很強的自吸力和高揚程力，可以輸送各種黏稠的或含有顆粒物的介質。

凸輪式轉子泵訂貨須知

1、確認好凸輪轉子泵所輸送的介質粘度、具體是什么介質、是否有腐蝕性。2、需要的凸輪轉子泵流量及揚程。

3、需要的凸輪轉子泵自吸高度及自吸距離管道有多長。4、需要的凸輪式轉子泵用于抽吸多少距離的工況。

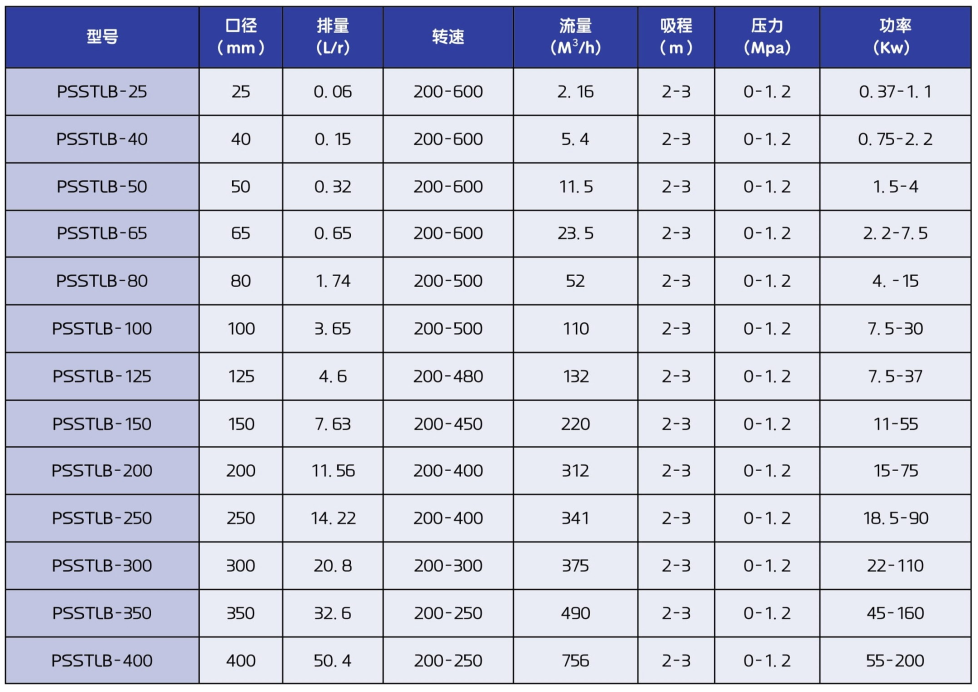

橡膠轉子泵參數

       橡膠轉子主要應對液體里有顆粒時，采用帶彈性的橡膠轉子可有效地減小顆粒對泵的損傷，顆粒通過轉子時也不會影響泵的抽吸性能，主要適用于清水、污水、糞水混合物等含顆粒的稀薄液體。

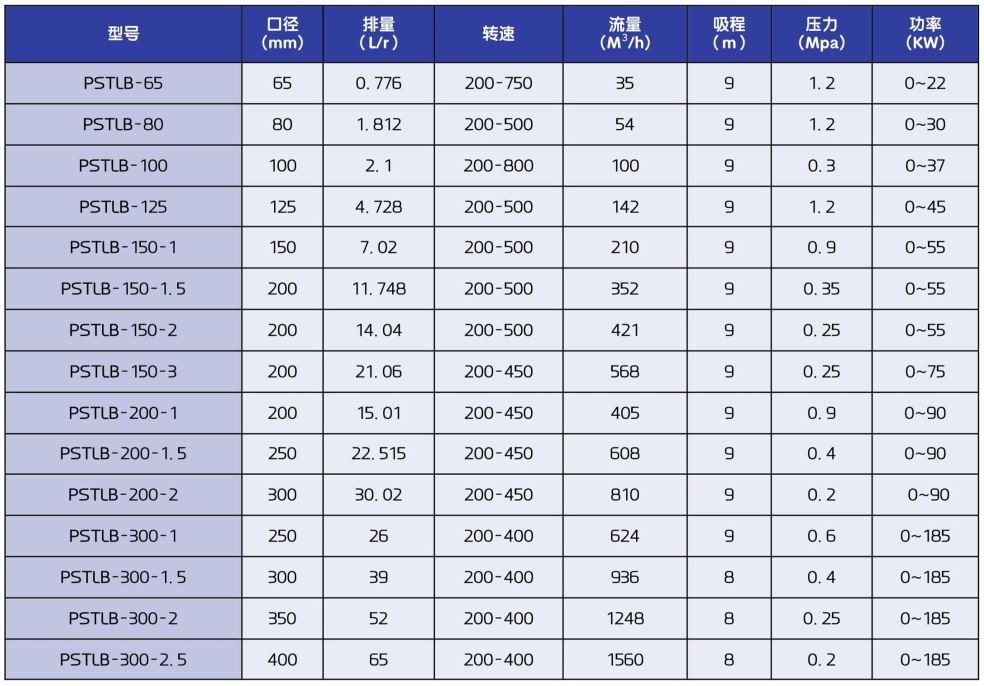

金屬轉子泵參數

       金屬轉子主要應對介質是帶腐蝕、粘度高、食品級時使用，金屬轉子主要分為不銹鋼或是純銅轉子，主要適用于化工原料、食品類、燃油類等粘稠度高或帶腐蝕的液體。

轉子泵構造

          凸輪轉子泵主要由四部分組成,即轉子泵體、減速齒輪箱、電機和聯軸器。其中轉子泵體為凸輪轉子泵的核心部分所在,由轉子泵泵蓋、軸承、齒輪、隔空腔室及轉子組成。隔空腔室中充滿液體物料,并且隔空腔室處于齒輪箱與轉子泵腔之間,這樣對同步齒輪產生保護作用,同時預防齒輪箱體中的油溢出。

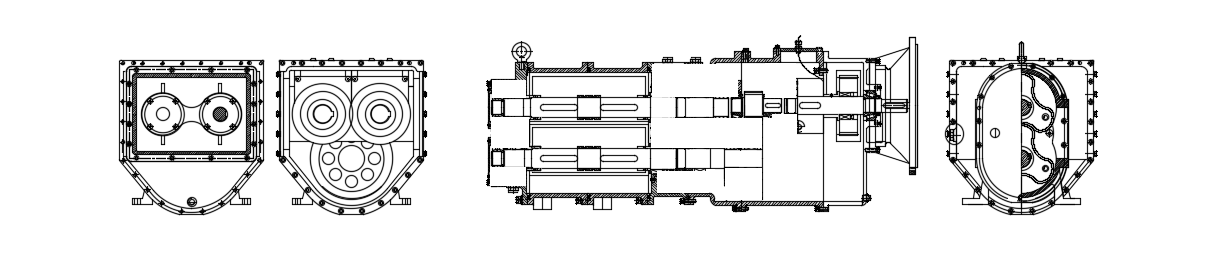

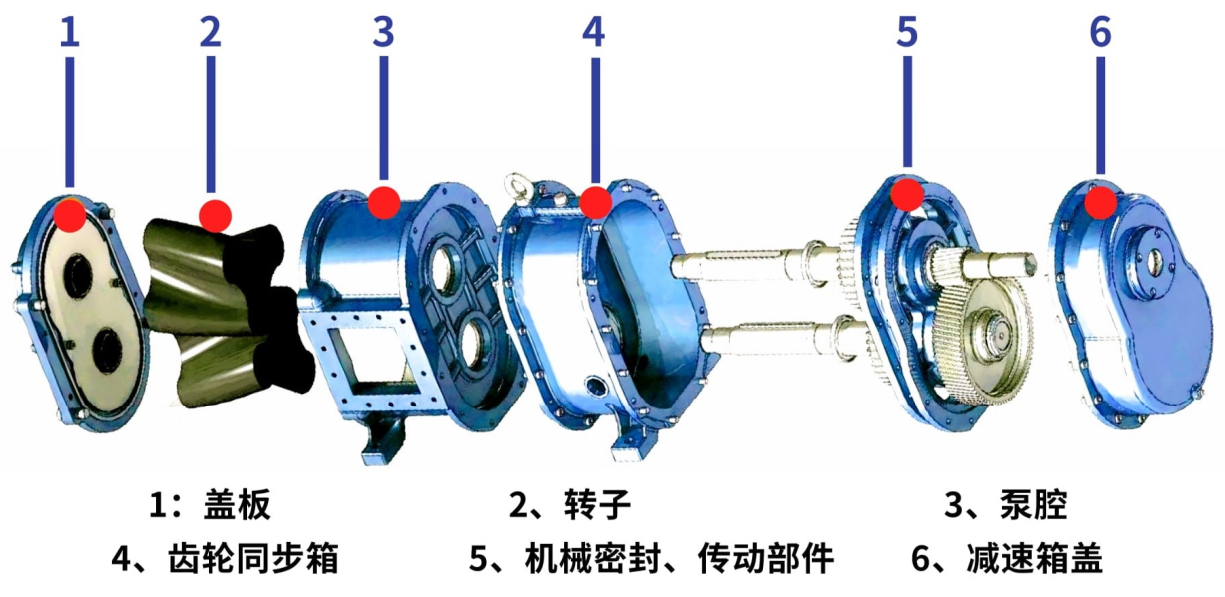

結構圖：

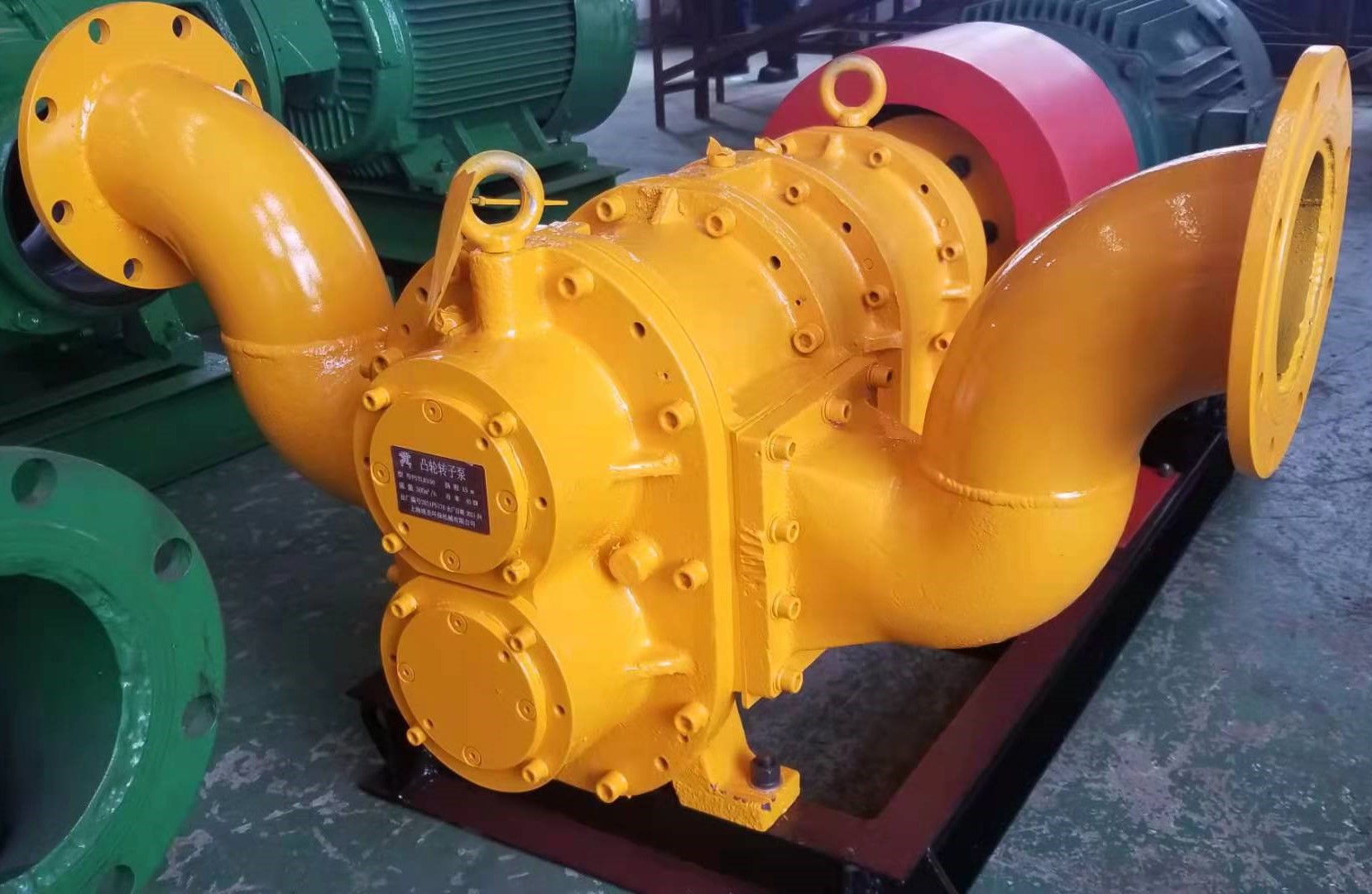

自主研發可任意方向排水專利號：ZL2016 21315165.9（柴油發動機驅動使用）

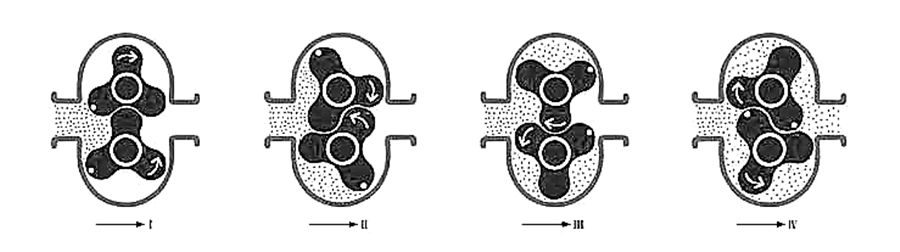

運行原理

通過不同形式的轉子同步運行，使泵體內部形成負壓讓進水口產生吸力,液體隨之吸入并推到出水口。

改變轉子旋向可逆向抽吸。

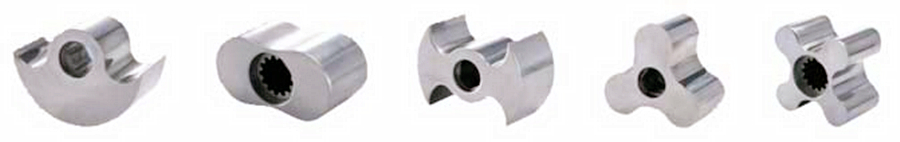

轉子結構材質

外觀:1葉、2葉、3葉、4葉

形態:直線型（流量大)、螺旋形（無脈動)

材質:不銹鋼（高粘度高溫)、包膠（(耐磨吸程高)、黃銅（燃油/高溫油)

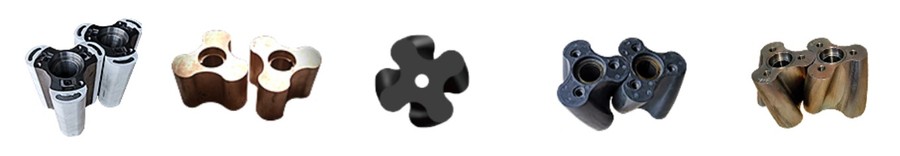

不同形式的轉子設計滿足了用戶多樣需求，轉子的材料也具有多樣性，如NBR丁腈橡膠，EPDM三元乙丙橡膠，F(xiàn)PM氟橡膠，F(xiàn)FKM全氟橡膠，PU聚氨酯，CSM聚乙烯合成橡膠，不銹鋼，銅，PTFE等。我們同類型號的泵有多種轉子形式和材料供選擇。幾乎滿足了客戶的任何需求。轉子外觀及材質（可根據客戶需要定制）

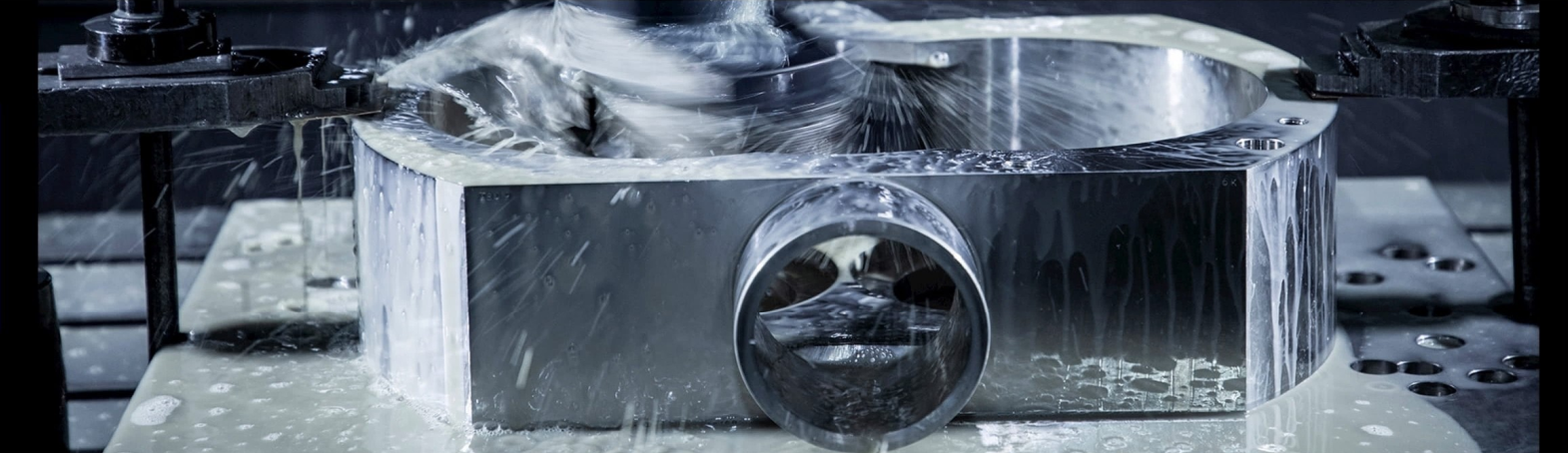

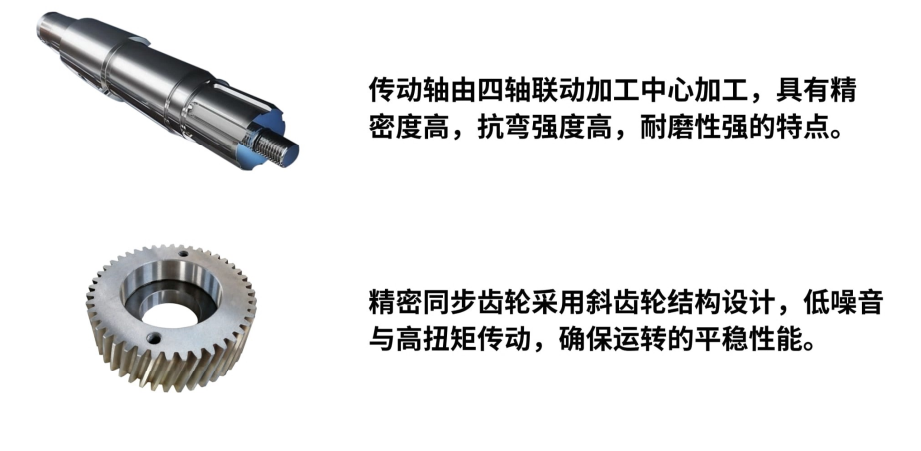

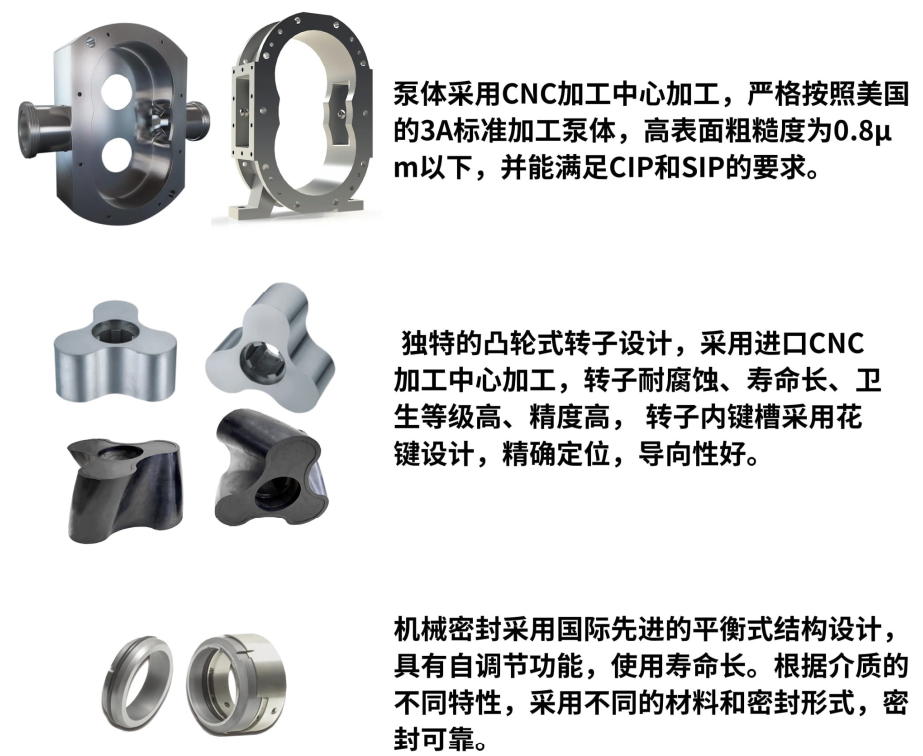

轉精密加工制造

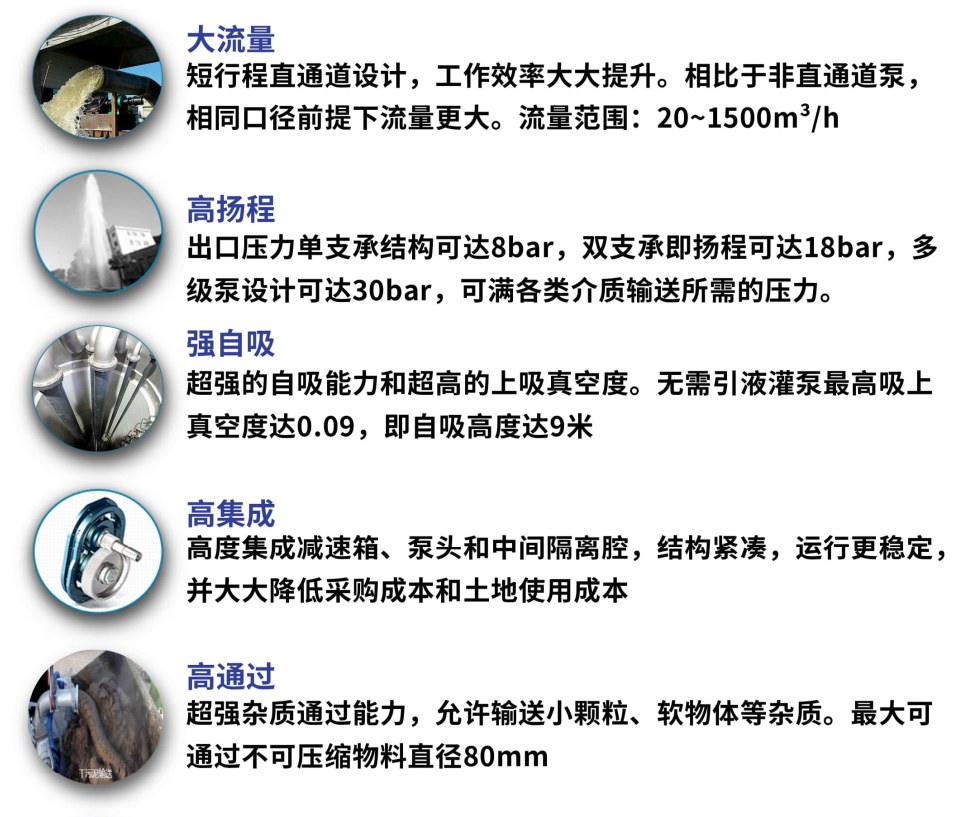

功能優勢

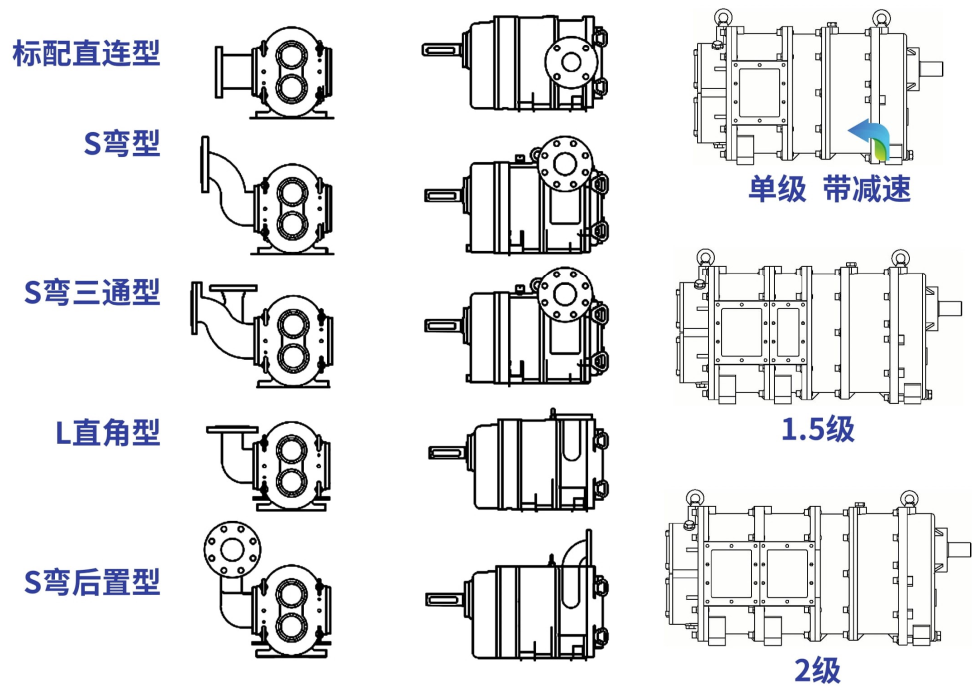

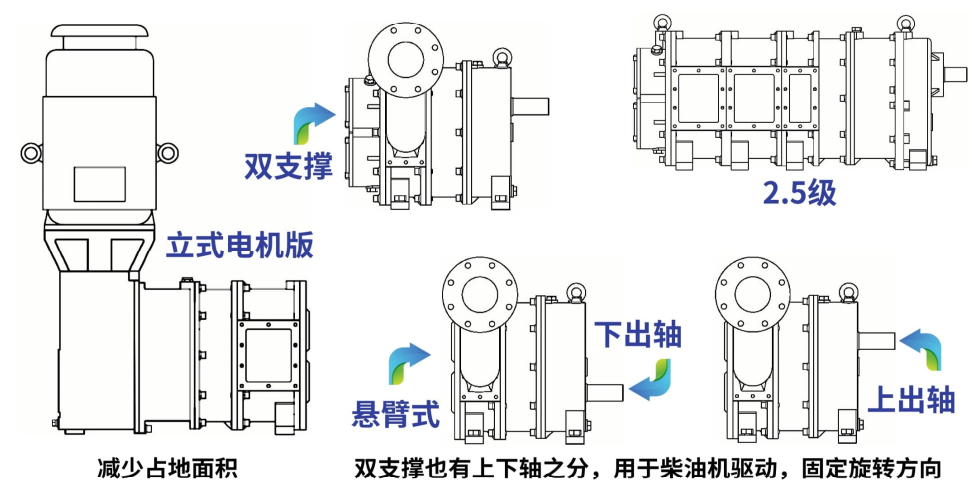

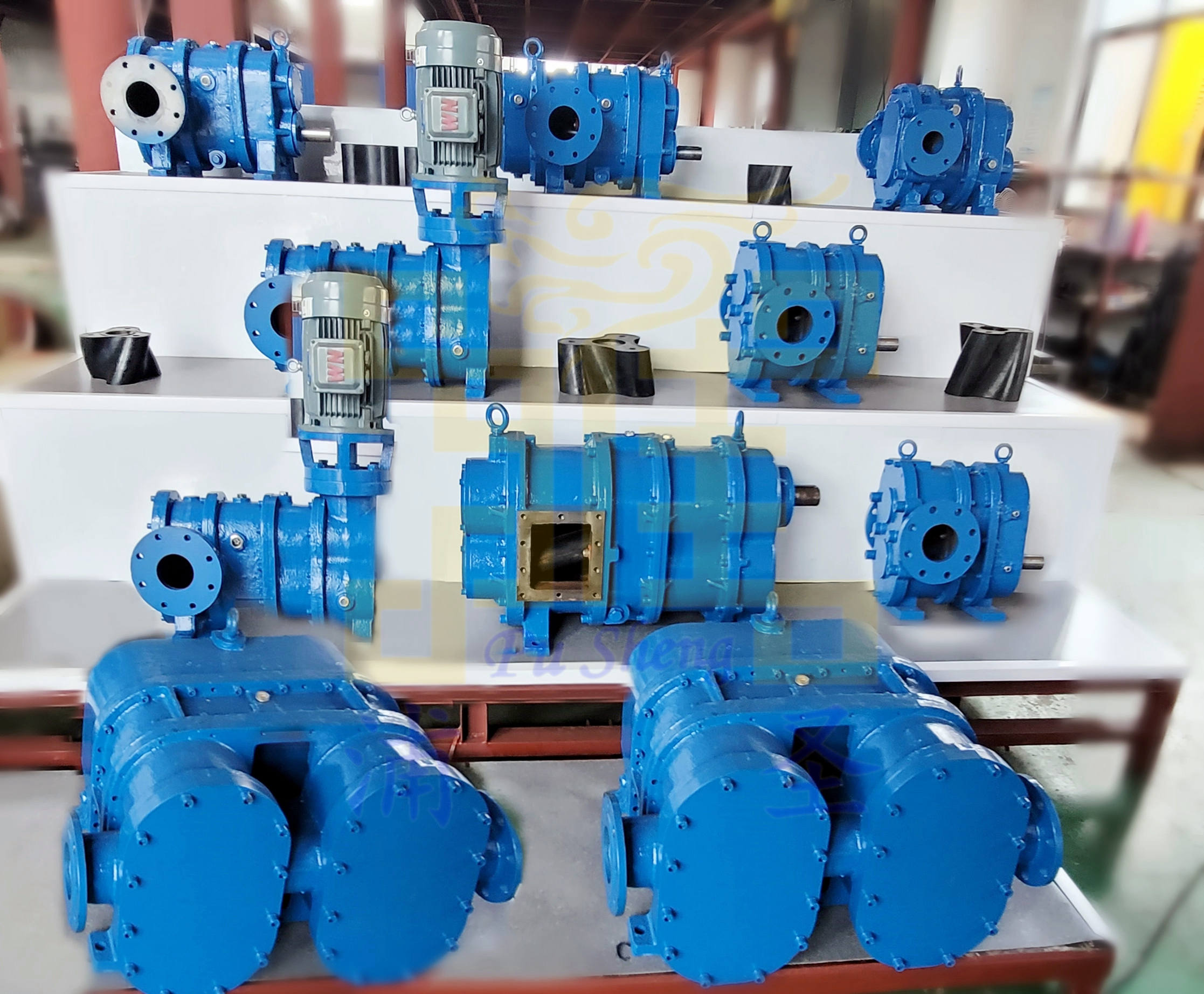

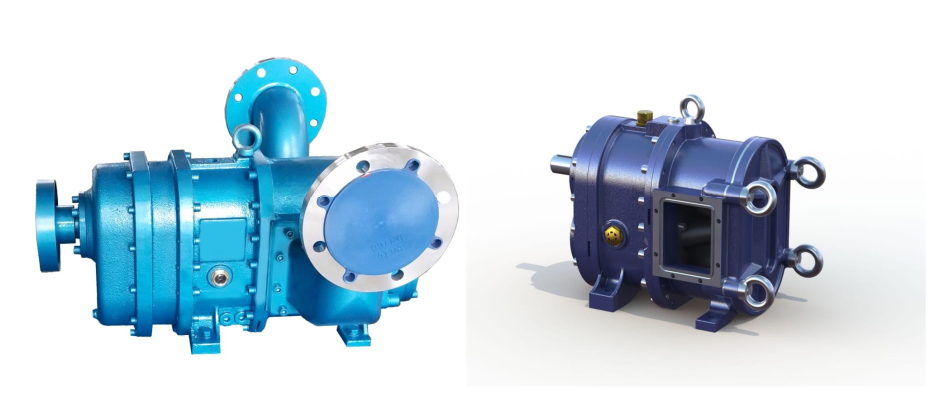

泵型與出口樣式

功能對比

凸輪轉子泵與單螺桿泵比較

       凸輪轉子泵能干運行，在突然斷料或操作失誤時尤其重要，避免事故發生，轉子泵的非擠壓工作原理，需維護部件少，約占泵的價格5%，而螺桿泵的維護部件要30%以上，大大節省備件費用;

       安裝面積是螺桿泵的1/3,此外單螺桿泵還需要額外的定轉子檢修空間，可在線維修，更換備件無需拆卸任何管路，快捷方便，減少勞動強度。與螺桿泵相比，其效率可提高10-30%，節能效果明顯。

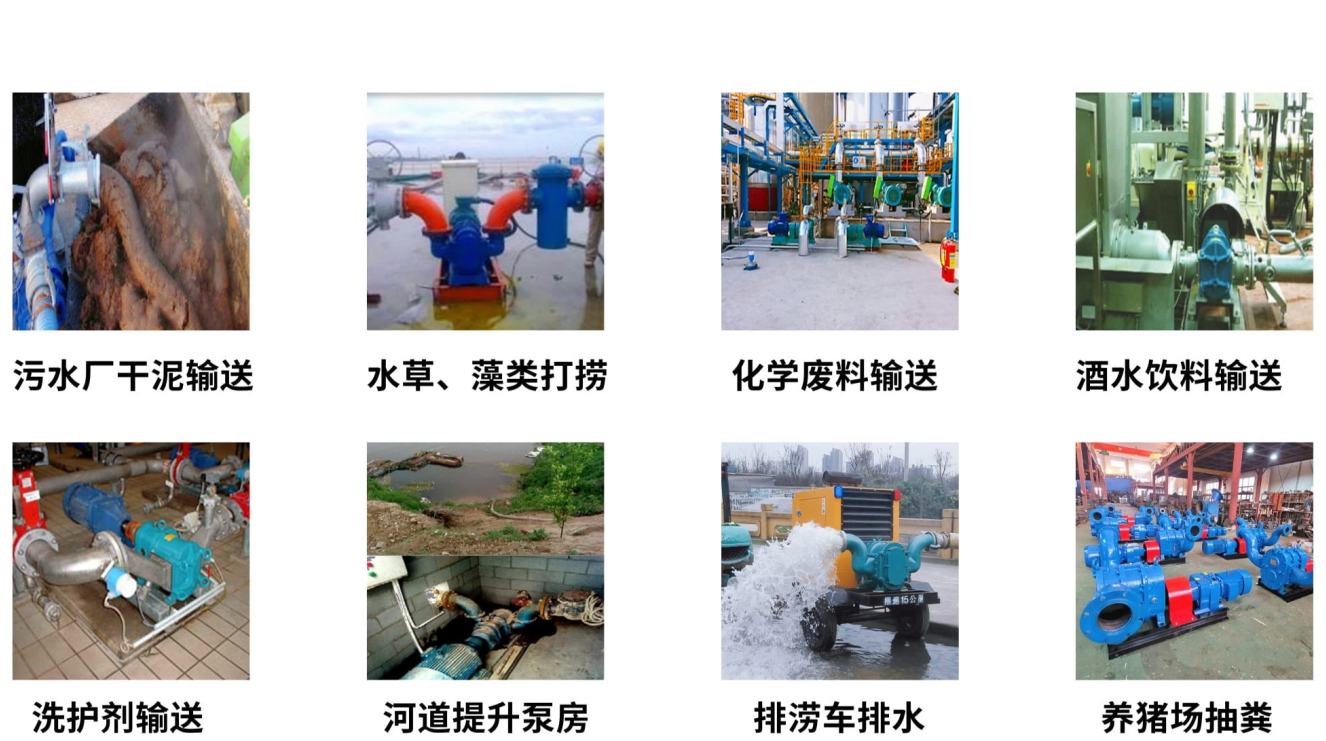

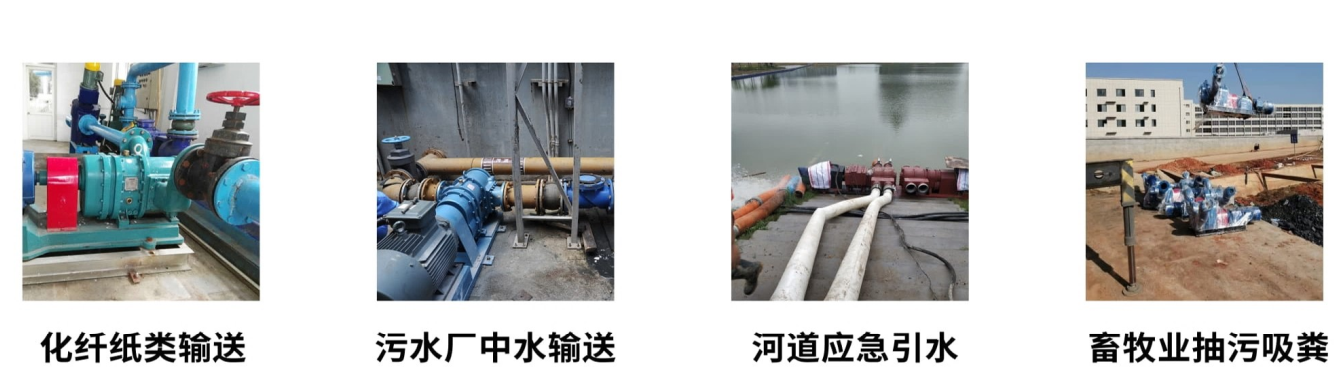

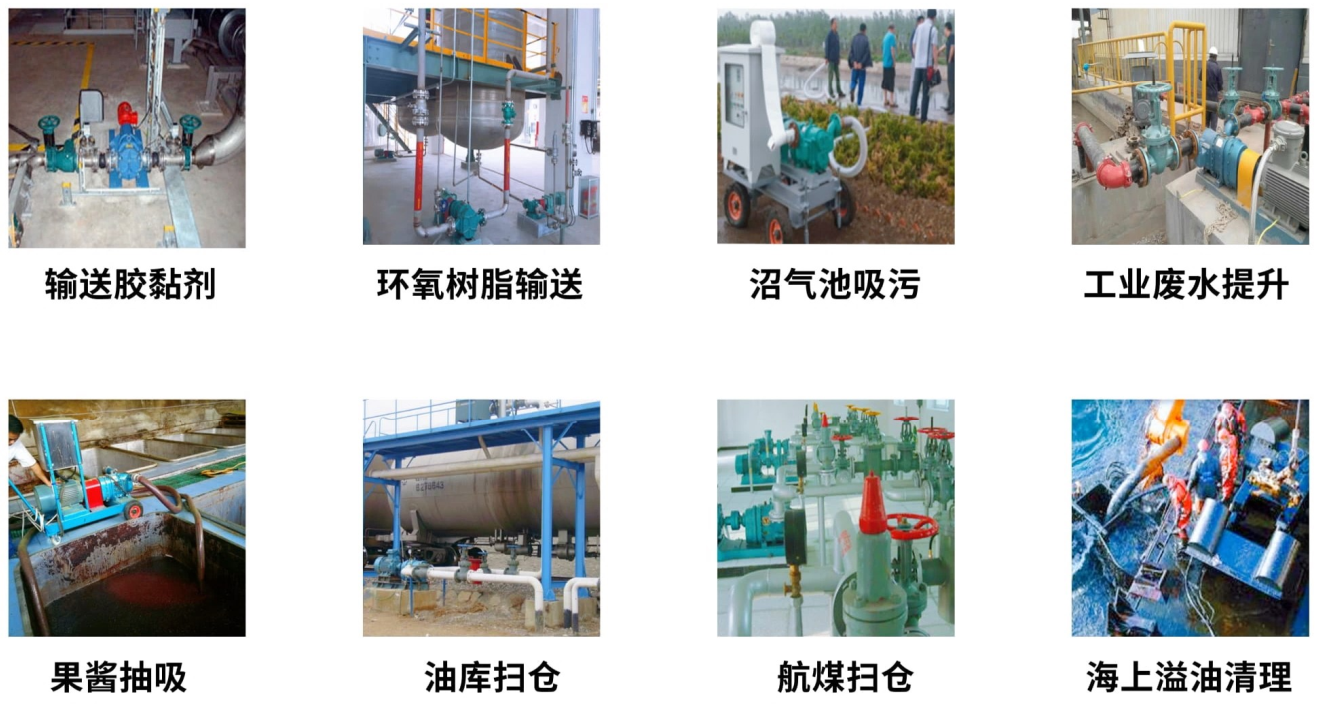

產品的實際運用
