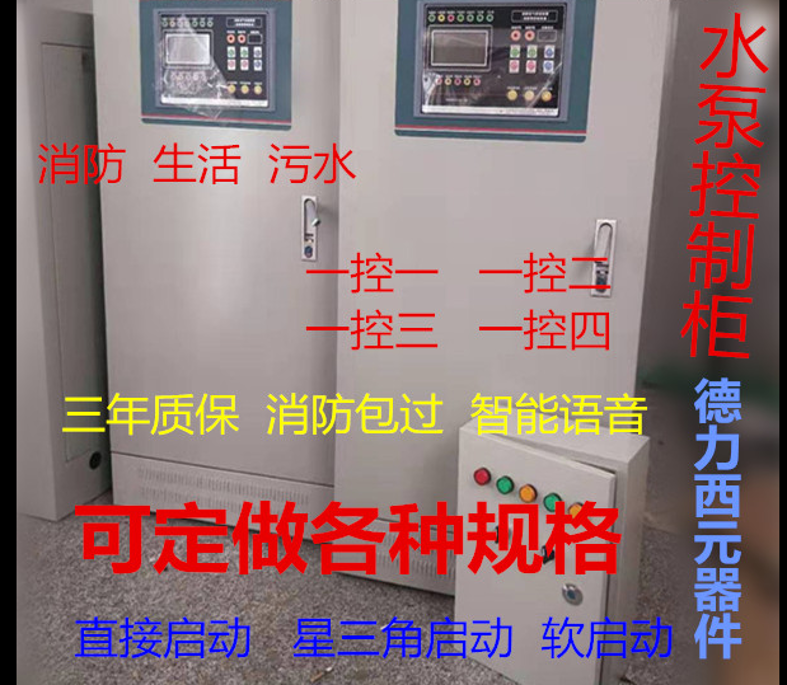

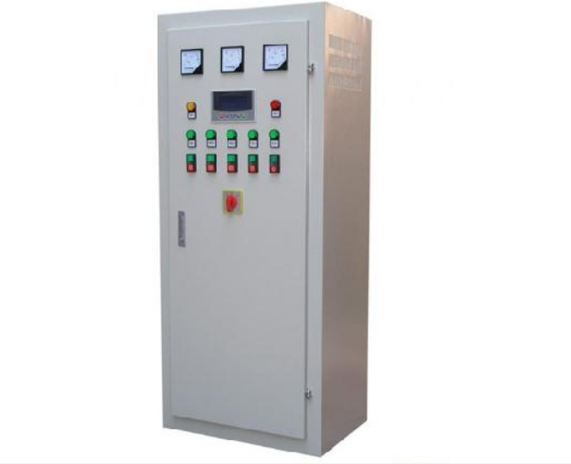

水泵控制柜

水泵控制柜

◆產品概述.

本控制柜專為6KV/10KV潛水泵控制保護用，該控制柜應具有完整的配電回路(主一次回路)、控制回路及完善的線路保護功能。主回路斷路器采用真空滅弧介質 ,能有效地分斷負荷電流及分斷短路電流，具有一定的動熱穩定性(20KA以上).能對水泵進行頻繁操作。隨著社會不斷發展，為順應市場需求，在吸收國內外先進技術的基礎上，合理選用國內外品牌電器元件。

◆符合標準

控制柜符合下列標準

EC298《1kV以上52kV及以下交流金屬封閉式開關設備和控制設備》

DL404-91《戶內交流高壓開關柜訂貨技術條件》

DL403- -91《6~35千伏戶內高壓真空斷路器訂貨技術條件》

◆控制柜結構

控制柜整柜由固定殼體和裝有滾輪的真空斷路器及二次控制儀表組成。二次儀表室與主一次側是完全分開的。殼體分電纜進出線室、手車室、母線室、二次控制儀表室，各室相互隔離。儀表內應具有防震裝置，可有效防止繼電器因震動引起的誤動作。

◆控制部分

水泵控制大多數采用二地控制方式。即既可在本柜手動控制斷路器分合，在集中控制室也可實現中央控制。

操作回路具有防跳閉鎖功能。能有效地防止故障狀態下的主開關跳合。

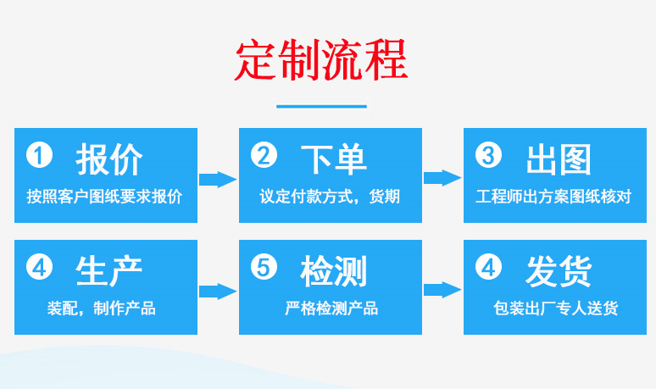

專業定制

我司致力于為客戶提供完善的電氣解決方案。拍前請聯系我司售前人員，說出您的需求。設計部會根據您的實際情況設計完善合適的方案
